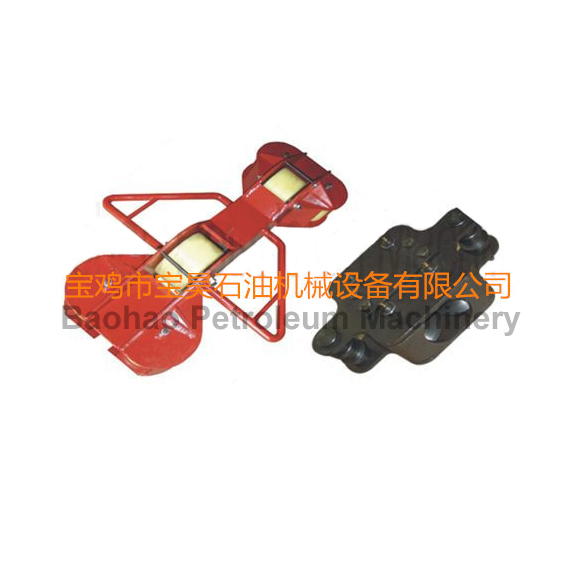

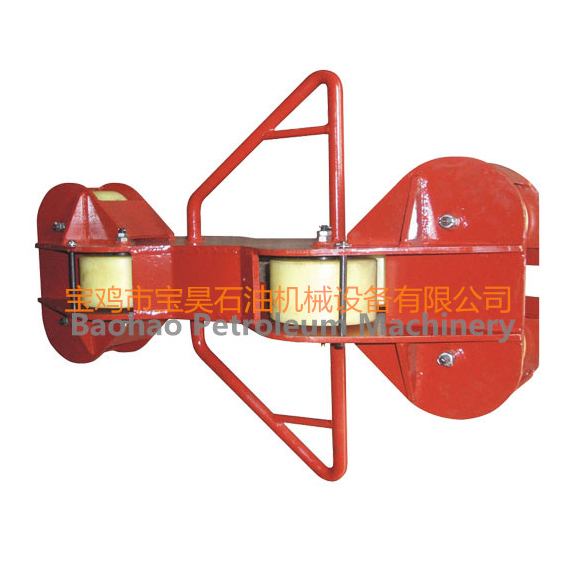

鉆機排繩器

一種自動強制機械排繩器，是在滾筒的端部裝有輸出齒輪組，并通過鏈輪傳動及錐齒輪傳動帶動套裝于同一傳動軸上的兩個換向錐齒輪轉動，該傳動軸通過安全離合器與絲杠連接，絲杠上裝有排繩輪組，兩換向錐齒輪間有安裝在其傳動軸上的滑動結合子，滑動結合子由兩氣缸通過撥叉控制其左、右移動，兩氣缸由兩機控閥及一換向閥控制動作。本實用新型可實現排繩自動化，減輕工人勞動強度，提高排繩質量，延長鋼絲繩使用壽命。
